2010/12/12 Sun C4にサブウーファー取り付け（４）

アルパインSWE-1000の取り付けが続きます。
グローブボックス下に配線したケーブルのうち、スピーカー入力をデッキまで持って行きます。

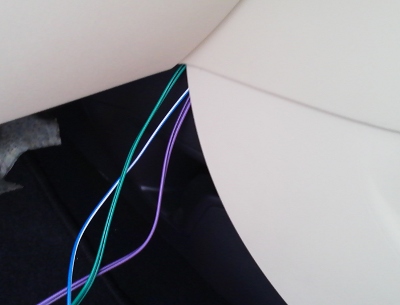

パネル横から差し込んで・・・

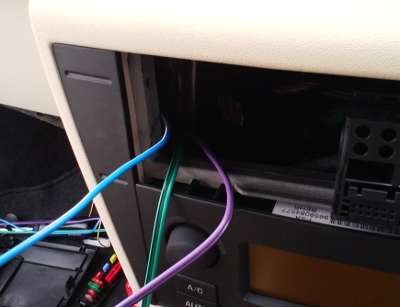

引っ張り出します
オーディオハーネスのピンアサインを調べ、今回はフロントスピーカーから信号を取り出します。いつもならリア側から取ってフェーダーを使ってサブウーファーのレベル調整をするのですが、この機種ではリモコンから調整ができるのでリアはフィルの調整用に活かすことにします。

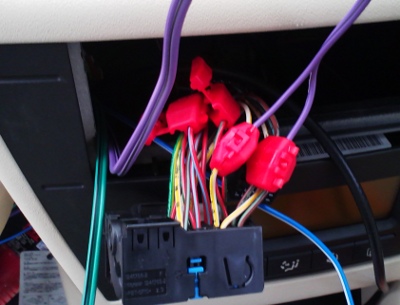

タップを使って分岐
ここで問題が一つ発生！アンプようのリモート電源ですが、このハーネスにはピンが組み込まれていなくて取り出すことが出来ませんでした。（デッキ本体にはちゃんとピンが出てるのに・・・ハーネスのピンケチるなんてなんて徹底したコストダウン・・・）仕方ないので、キー連動になってるシガーライターに一緒につけちゃいました。ああ、また手抜きが・・・

後ろ側の配線の残りは、

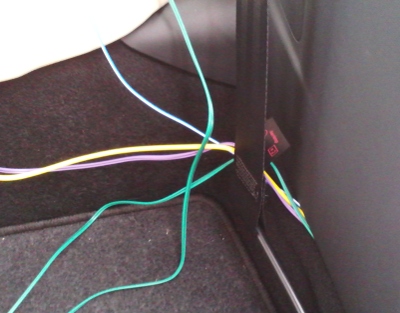

リアシート脇に押し込みます
本来余った分は切ったほうがいいのですが、今回はカーペットの下に束ねて押しこんでしまいました。もう、手抜きまみれ・・・
配線で最後に残っているのはグランド（アース）です。ボディに穴を開けてタッピングビスを打つのが正しい姿なのですが、もう手を抜きまくってるのでここでも楽をすることにします。

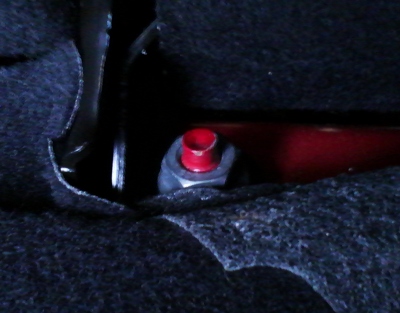

リアシートのアンカーボルトに共締め
とりあえずこれで音が出せる状態になりました。
