2009/03/17 Tue USB Box取付（２）

日本では本来の機能を発揮できないUSB Box取付の続きです。
USB BoxはCDチェンジャー用のハーネスブロックを使います。

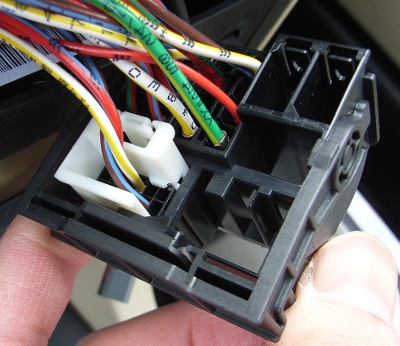

これが純正の状態
外部入力用ブロックにすでに端子が入ってますが、これはバックソナー用です。C4ではオーディオからバックソナーの警告音を出しています。
USB Box本体は今回もグローブボックス内に設置するので、ケーブルを通します。穴を開けたりするのは面倒なので、またコンソールの脇から無理矢理ケーブルを突っ込みます。この時に、2段になってるコネクタを分離しておくと楽に通せます。

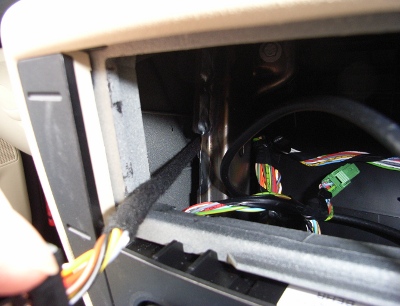

奥からケーブルを突っ込むと・・・

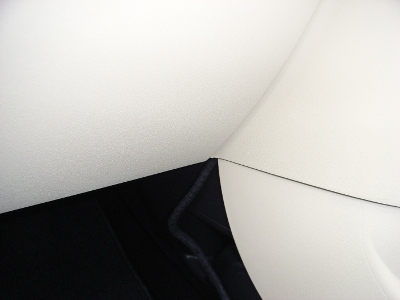

とりあえず中に出てきます

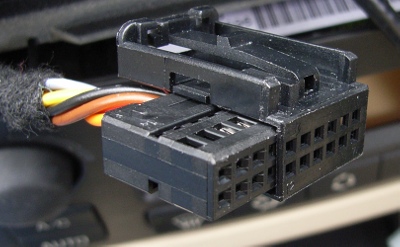

出てきたら再度コネクタを組み立てて・・・

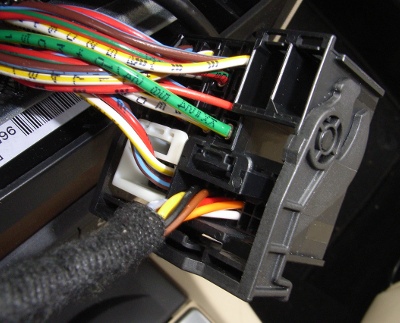

チェンジャー端子に突っ込みます

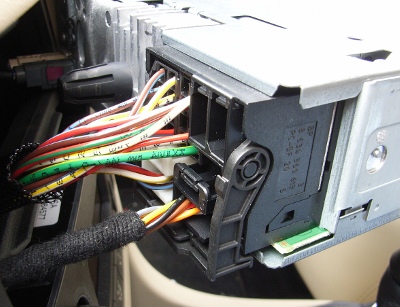

後はハーネスブロックをデッキに差し込んで

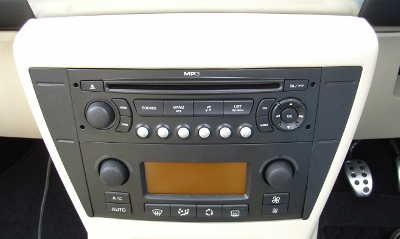

デッキを戻します

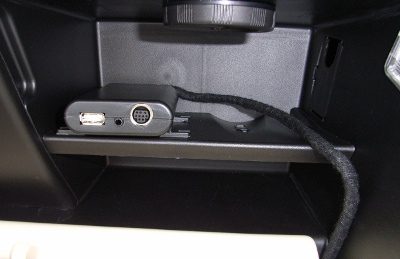

USB Box本体は今回も手抜きで両面テープ固定です

物理的な作業はこれだけです。ネジ固定さえしなければ最近のパソコンよろしくドライバーレスで作業ができてしまいます。

さて、もちろんこれだけでは完全動作以前に音すら鳴りません。ディーラーでレキシアを繋いで設定が必要となります。

（続く）
